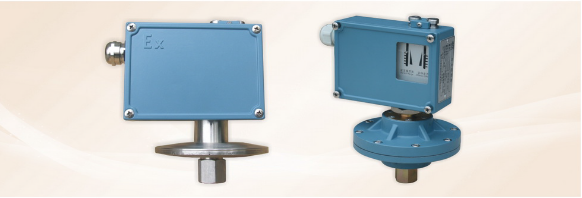

該系列產品采用橡膠/金屬膜片式傳感器元件，普通型可用于對感壓元件含腐蝕作用的氣體、液體或蒸汽等介質的場所實現壓力的自動控制，控制器的設定值可調，最大量程為30Pa～25KPa，其調節范圍為量程的15%～95%之間。該產品重量為1kg。
防爆型產品防爆標志為EXedIICT6，可用于對感壓元件含腐蝕作用的氣體、液體或蒸汽等介質的IIA、IIB、IIC類T1～T6組爆炸性氣體混合物場所實現壓力自動控制。
如需要采用窗口式請采購時說明，窗口式儀表代號為KSPC死區不可調、KSPA死區可調。
主要技術規格
|
|
普通型
|
防爆型
|
|
工作粘度
|
≤10-3m2/s
|
≤10-3m2/s
|
|
開關元件
|
微動開關
|
微動開關
|
|
防爆等級
|
/
|
EXedIICT6 證書編號：320110395
|
|
外殼防護等級
|
IP67
|
IP67
|
|
環境溫度
|
-25℃～80℃
|
-25℃～80℃
|
|
環境濕度
|
5%～95%
|
5%～95%
|
|
使用壽命
|
105次循環
|
105次循環
|
|
抗震性
|
<Max . 2g
|
<Max . 2g
|
|
觸點容量
|
Vmax=380V Imax=15A
|
Vmax=380V Imax=15A
|
|
重復性誤差
|
≤1.0%
|
≤1.0%
|
量程參數表
橡膠膜片選型表
|
量程代號
|
量程
|
死區
|
切換頻率
|
傳感器材質
|
|
KK01
|
30～1000Pa
|
≤30Pa
|
10次/分
|
丁腈橡膠
|
|
KK06
|
1～6KPa
|
≤0.2KPa
|
10次/分
|
丁腈橡膠
|
|
KK25
|
1～25KPa
|
≤0.5KPa
|
10次/分
|
丁腈橡膠
|
|
KM016
|
0.006-0.16MPa
|
≤0.004MPa
|
20次/分
|
丁腈橡膠
|
|
KM040
|
0.01-0.4MPa
|
≤0.02MPa
|
20次/分
|
丁腈橡膠
|
|
KM100
|
0.02-1.0MPa
|
≤0.025MPa
|
20次/分
|
丁腈橡膠
|
|
最大工作壓力：1.6MPa 耐壓：2.5MPa
|
|
KM160
|
0.05-1.6MPa
|
≤0.25MPa
|
20次/分
|
丁腈橡膠
|
|
KM250
|
0.05-2.5MPa
|
≤0.25MPa
|
20次/分
|
丁腈橡膠
|
|
KM600
|
0.3-6MPa
|
≤0.3MPa
|
20次/分
|
丁腈橡膠
|
|
最大工作壓力：7.5MPa 耐壓：9MPa
|
|
KG10
|
0.6-10MPa
|
≤0.4MPa
|
20次/分
|
丁腈橡膠
|
橡膠膜片選型表
|
量程代號
|
量程
|
死區
|
切換頻率
|
傳感器材質
|
|
GK01
|
30～1000Pa
|
≤30Pa
|
10次/分
|
316L
|
|
GK06
|
1～6KPa
|
≤0.2KPa
|
10次/分
|
316L
|
|
GK25
|
1～25KPa
|
≤0.5KPa
|
10次/分
|
316L
|
|
GM016
|
0.006-0.16MPa
|
≤0.004MPa
|
20次/分
|
316L
|
|
GM040
|
0.01-0.4MPa
|
≤0.02MPa
|
20次/分
|
316L
|
|
GM100
|
0.02-1.0MPa
|
≤0.025MPa
|
20次/分
|
316L
|
|
最大工作壓力：1.6MPa 耐壓：2.5MPa
|
|
GM160
|
0.05-1.6MPa
|
≤0.25MPa
|
20次/分
|
316L
|
|
GM250
|
0.05-2.5MPa
|
≤0.25MPa
|
20次/分
|
316L
|
|
GM600
|
0.3-6MPa
|
≤0.3MPa
|
20次/分
|
316L
|
|
最大工作壓力：7.5MPa 耐壓：9MPa
|
|
GG10
|
0.6-10MPa
|
≤0.4MPa
|
20次/分
|
316L
|
|
